電力密度の飛躍的な向上と熱的限界の駆け引きは、太陽光インバータの冷却技術における4つの革命を推進しています。集中型Hブリッジのフィン空冷から、ヒートパイプを用いた3層NPCトポロジによる熱源制御、相変化材料を用いた熱冗長防御ラインを構築するモジュール式マルチレベルから、マイクロチャネル液体冷却を用いたSiCソフトスイッチによる高熱流束密度の壁突破まで、あらゆるトポロジの反復が冷却パラダイムを書き換えています。この進化の本質は、効率、電力密度、信頼性という3つの制約条件の下で、パワーエレクトロニクスが熱力学第二法則に究極の挑戦を挑むことであり、次世代太陽光発電貯蔵融合システムの競争障壁を決定づけるでしょう。

1-太陽光インバータの進化

太陽光インバータ、放熱適応→熱管理→熱シナジー→エントロピー低減システムという4段階の変遷を経て進化を遂げ、キャビネット型の集中化からチップレベルのインテリジェント統合へと発展しました。これにより、電力密度は飛躍的に向上し、効率と普及率は同時に飛躍的に向上しました。

a. 太陽光インバータの物理的形態は、3段階の変遷を経てきました。

初期の集中型インバータはサイズが大きく（>1m³/MW）、重量は1トン以上でした。その後のストリング型ソリューションでは、電力ユニットが20～100kWのモジュールに分割され、体積は0.3m³/MWまで縮小されました。現在のモジュール設計はさらに進化し、10kWのサブユニットにまで拡張され、電力密度は50kW/Lを超え、重量は15kg/kW未満まで軽量化されました。

b.環境適応性は、受動的な保護から能動的な適応へと移行しています。

· 保護等級：IP54 → IP66/C5-M 耐腐食性（沿岸域/塩水噴霧環境）

· 温度範囲：-25～+60℃ → -40～+85℃（極寒/砂漠環境）

· インテリジェントな対応：動的温度制御アルゴリズムにより、粉塵/高湿度環境に合わせて放熱電力をリアルタイムで調整します。

c. 放熱需要は、電力密度の飛躍的な向上に伴い、質的に変化しています。

初期の強制空冷は、熱流束密度が100W/cm²未満に対応していました。3層ヒートパイプ技術は、複数熱源の温度均一性の問題を解決しました。SiC高周波技術は、液体冷却の普及を促進しました。マイクロチャネル相変化冷却は、300W/cm²を超える熱流束密度の標準的なソリューションになりつつあり、放熱システムの割合は機械全体の30%から12%に削減されています。

2- 太陽光発電インバータシステムトポロジーと熱管理の進化

太陽光発電インバータシステムトポロジーの進化の根底にあるロジックは、「効率・電力密度・コスト」によって推進されています。

· 損失メカニズムの変化：導通損失が支配的（Hブリッジ）→スイッチング損失コア（NPC）→高周波磁性部品／コンデンサ損失（MMC）→SiCソフトスイッチングにおける電磁両立性損失が60%以上を占め、放熱の焦点は「平均温度」から「超高熱流束密度管理」へと移行しました。

· 電力密度の移行：シリコンベースのIGBT（20kHz/3kW/L）の物理的限界はSiCデバイス（100kHz/50kW/L）によって突破され、放熱ソリューションは空冷→ヒートパイプ→液冷→マイクロチャネル相変化冷却へと移行しました。

・コストの動的バランス：放熱システムコストの割合はHブリッジからSiCへと徐々に減少しますが、単位電力あたりの放熱コストは逆に増加します。最終的にLCOEの削減を実現するには、トポロジー、パッケージング、放熱の協調設計を通じて熱境界を再構築する必要があります。

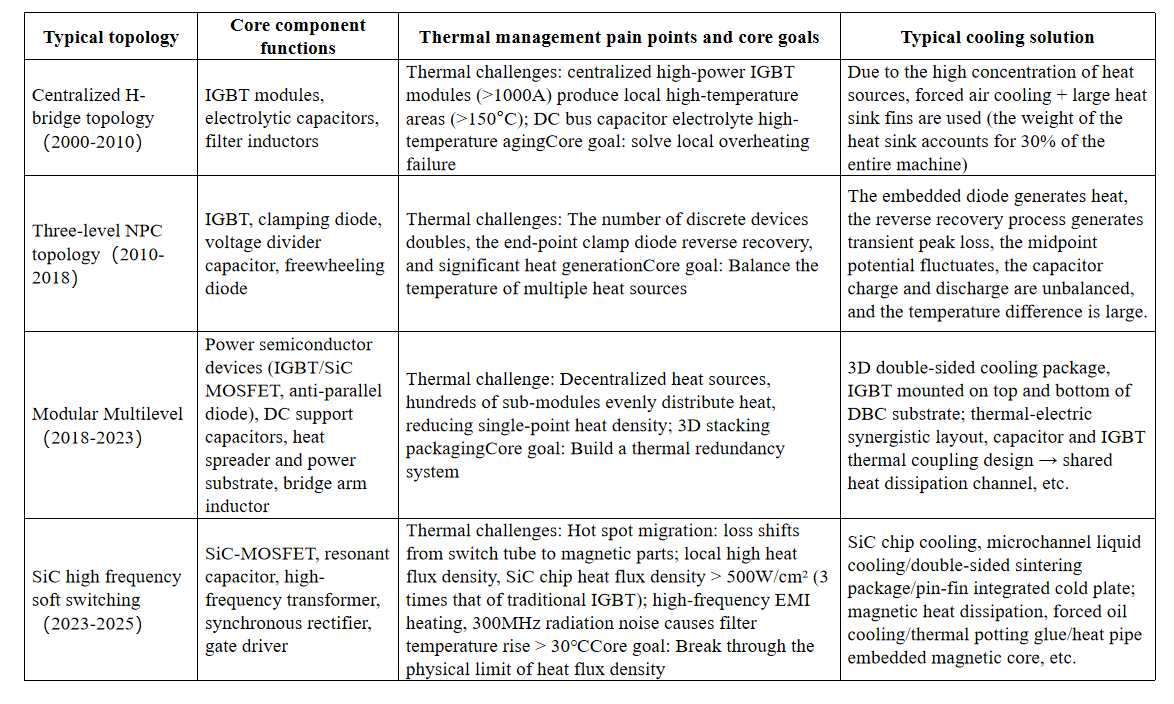

表1: 太陽光インバータのトポロジーと熱管理の進化

太陽光インバータの電力密度の継続的な飛躍的向上と熱流束密度の継続的なブレークスルーという技術的課題に直面し、放熱ソリューションは体系的にアップグレードする必要があります。

· 空冷から液冷への進化：新型チップの高熱流束特性に対応し、コア温度を大幅に低減します。

· ヒートパイプと相変化技術の融合：モジュールシステムの熱衝撃を効果的に抑制し、主要コンポーネントの寿命を延ばします。

· 共同設計とコスト管理：電気管理と熱管理の緊密な統合により、放熱システムの割合を最適化します。

熱管理パートナーとして、Walmateはチップへの直接冷却技術とシステムレベルの熱抵抗最適化に注力し、太陽光発電ストレージシステムに最適な放熱ソリューションを提供します。

ご参考になるために、定期に熱設計及び軽量化に関する技術と情報を更新させていただきます。当社にご関心をお持ちいただき、ありがとうございます。
