電気自動車の航続距離と容量を向上させるため、動力バッテリーパックは単層レイアウトから多層積層構造へと転換しつつある。この転換はエネルギー密度を著しく高める一方、全新たな構造的課題をもたらした。本稿では、核心的な難題、主流の解決策、そして将来の技術方向の三つの側面から探求を展開する。

1- 核心的な課題：多層積層における力学上の難題

バッテリーパックを単層から多層へ拡張することは、単純な積み重ねでは決してない。それは内部の力学環境と外部の荷重経路を再構築し、四つの核心的な課題をもたらす：

a. 垂直方向の荷重激増と材料クリープリスク

・多層構造において、電セル、モジュール及び構造部材の重量は層ごとに累積する。最下層が承受する静的な圧縮荷重は最上層よりはるかに高い。

・この持続的な高圧応力は材料の長期性能、特に抗クリープ性（材料が一定応力下で時間とともに生じる緩やかな塑性変形）に対して厳しい試練となる。

・もし層間支持や電セル固定部品にクリープが生じると、締結力の緩みを引き起こし、電セルのサイクル寿命や界面接触の安定性に影響する。因此、軽量化と優れた抗クリープ特性を兼ね備えた材料の探求が極めて重要である。

b. 膨張力の叠加効果と構造安定性

・リチウムイオン電池は充放電時、電極材料の体積変化により“呼吸効果”が生じ、電セル膨張を引き起こす。多層積層構造において、膨張力は層ごとに累積し、最下層のモジュールが巨大な圧力に晒される。

・この周期的な応力は、筐体の膨張、密封失效、構造部材の圧迫、電セル短絡、そして電池性能の減衰加速を引き起こしやすい。効果的な制御は、内蔵センサーによるリアルタイム監視とデジタルシミュレーションの結合に依存し、それによって構造最適化設計を指導する。

c. 空間利用とエネルギー密度の核心的矛盾

・重力と膨張力に対処するには強化構造（例えば横梁の追加、板材の厚み増し）が必要だが、これは貴重な空間を占有し重量を増加させるため、体積エネルギー密度と重量エネルギー密度向上という核心目標と衝突する。

・解决の道は構造最適化と高効率材料の応用にあり、これはバッテリーパックの多材料混合設計への転換を推進している。

d. 衝突荷重の伝達経路と安全余裕のアップグレード

・バッテリーパックの高さ増加は、側面衝突或いは底面衝突時の力学負荷を悪化させる；その高くなった構造は梃子効果を増幅し、接合点強度とバッテリーパック自身の剛性に対してより高い要求を提起する。

・耐衝撃材料と一体型設計を採用し、力の伝達とエネルギー吸収を最適化し、極限作動状況下での電セル安全を保障する必要があり、これが電池-車体一体型（CTC）技術の発展を推進し、バッテリーパックを車体構造の重要な構成部分とする。

2- 主流構造方案の比較分析

課題に対処するため、業界では多种の革新的方案が模索されている：

a. 一体型ダイカストトレイ（One-piece Die-cast Tray）

・利点： 集積度が高く、部品点数を減少させ、全体剛性、一貫性、気密性を向上させる。工艺は複雑な幾何形状を支持し、冷却、リブ、取付点の集積に便利。全体構造は複雑な応力の管理に有利。

・課題： 一体ダイカストによる多層フレームは設備、金型、工艺に対して非常に高い要求があり、コストが高い。衝突後の修復が困難或いは不可能。全体剛性構造は層間の異なる膨張力を管理する柔軟性に欠ける可能性がある。

b. 多段フレームモジュール方式（Multi-level Frame Modular）

・利点： 設計製造が柔軟で、生産、メンテナンス、交換が容易。本来多材料混合設計に適しており、異なる階層に応じて性能とコストを最適化できる。複合材料の“準等方性積層”理念を参考に、全体の力学応答を最適化し、応力を分散。

・課題： 部品と接続部品が多く、組立が複雑で、累積公差が精度と締結力に影響する。多数の接続界面（ボルト、リベット）は潜在的な故障点であり、重量を増加させる。

c. 混合材料サンドイッチ構造（Hybrid Material Sandwich Structure）

・利点： 卓越した軽量化効率と極めて高い比剛性（高強度面板+泡沫/ハニカムアルミ等の軽量芯材）。強力な曲げ性能。芯材は断熱と吸能特性を兼ね備え、熱安全と衝突安全を向上させる。多機能集積の趨勢に符合。

・課題： 製造工艺が複雑でコストが高い。面板と芯材の界面結合強度と長期耐久性が鍵。芯材は優れた抗圧クリープ性が必要。

d. 仿生ハニカム構造

・利点： 理論上、究極の軽量化、高剛性、抗压强度を実現する理想的な仿生設計（蜂の巣の六角形を模倣）。均一な支持を提供し、衝撃吸収能力が強い。

・課題： 製造が極めて複雑且つコストが高く、冷却システム等との集積难度が大きい。現在はより先端研究段階にあり、大規模な商業化応用にはまだ時間がかかる。

3- 關鍵技術突破方向

将来、多層積層の設計難題を解決する關鍵的な突破点は以下にある：

a. 軽量化と剛性バランスの材料と工艺革新

・材料： CFRP、アルミニウム合金、マグネシウム合金の持続的な最適化；低クリープ、高絶縁、良好な熱伝導、加工性の良さを兼ね備えた新型多機能ポリマー及び複合材料の開発。

・工艺： 先進接合技術（抵抗スポット溶接、レーザー溶接、超音波溶接）の発展により、信頼性が高く軽量な多材料接合を実現。

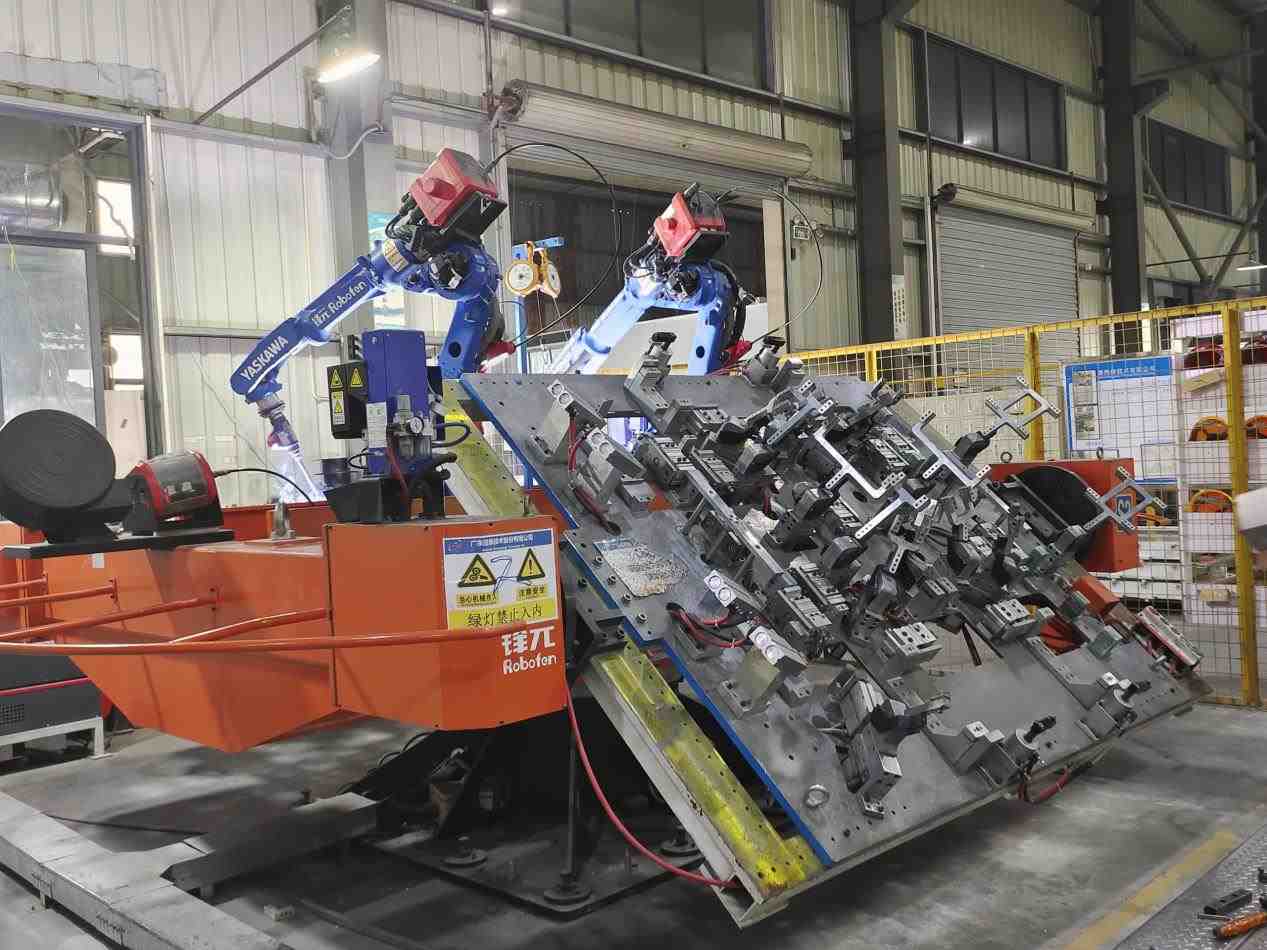

図1：バッテリートレーロボットレーザー溶接

b. 膨張力の適応管理

発想を"剛性による对抗"から"柔軟性による适应"へ転換し、動的応答システムを創造することで、電セルがライフサイクルを通じて最適応力環境に置かれるようにする。

c. 層間接合と一体化革命

・接合技術： ボルトによる機械的接合から、構造用接着剤による接着と先進溶接へ進化し、より均一な応力分布、良好な密封性、耐疲労性能を実現。

・究極の集積： CTC/CTB（Cell-to-Chassis/Body）は将来のバッテリーパック一体化の重要な方向性である。独立した外殻を取消し、電セル或いはモジュールを直接シャーシに集積することで、多層積層自体を車体構造部材（例えば横梁或いはフロアパン）とし、根本的に空間制限を解決し、電池構造機能を最大化する。この技術を実現するには、電池、構造、熱管理、安全等多分野の深度連携が必要であり、“構造即功能”理念の究極形態である。

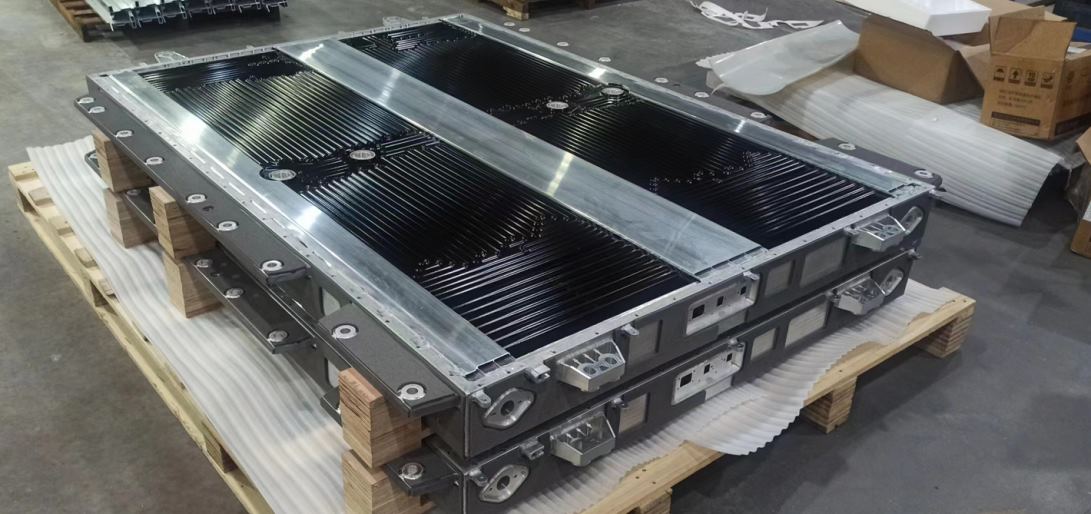

図2：動力電池パック用バッテリートレー

多層積層は電池のエネルギー密度を向上させる必然的な選択であるが、同時に構造、膨張力、安全に関する巨大な課題をもたらした。打開策は、材料革新、仿生構造最適化、膨張力の智能管理にある。最終的には、バッテリーパックは車体と深度融合し、一体化した“エネルギーシャーシ”となるだろう。
