Pour améliorer l'autonomie et la capacité des véhicules électriques, les  blocs de batteries de traction  évoluent d'une disposition monocouche vers une  structure multicouche. Cette transition augmente significativement la  densité énergétique, mais apporte également de nouveaux défis structurels. Cet article explorera trois aspects: les problèmes clés, les solutions principales et les orientations technologiques futures.

1- Défis clés : Les problèmes mécaniques de l' empilement multicouche

Passer d'un  bloc batterie  monocouche à un empilement  multicouche  va bien au-delà d'une simple superposition. Cela remodele l'environnement mécanique interne et les  chemins de charge  externes, posant quatre défis majeurs:

a. Augmentation drastique des  charges  verticales et risque de  fluage des matériaux

・Dans une  structure multicouche, le poids des  cellules, des  modules  et des  éléments structurels  s'accumule couche par couche. La  charge de compression statique  supportée par les couches inférieures est bien supérieure à celle des couches supérieures.

・Cette  contrainte de compression élevée  constante met à rude épreuve les  performances à long terme  des matériaux, en particulier leur  résistance au fluage  (déformation plastique lente dans le temps sous  contrainte constante ).

・Si le  support intercouches  ou les  composants de fixation des cellules  subissent du  fluage, cela entraîne un  relâchement de la précontrainte, affectant la  durée de vie en cycle des cellules  et la  stabilité du contact interfacial. Il est donc crucial de trouver des matériaux combinant  légèreté  et excellente  résistance au fluage.

b.  Effet de superposition  des  forces de gonflement  et  stabilité structurelle

・Les  batteries lithium-ion, lors de la  charge et décharge, subissent un  "effet respiratoire"  dû aux  changements de volume  des  matériaux d'électrode, entraînant un  gonflement des cellules. Dans une  structure d'empilement multicouche, les  forces de gonflement  s'accumulent couche par couche, exerçant une pression énorme sur les  modules  des couches inférieures.

・Cette  contrainte cyclique  peut facilement provoquer un  gonflement du boîtier, une  défaillance de l'étanchéité, une  compression des éléments structurels, un  court-circuit des cellules, et accélérer la  dégradation des performances de la batterie. Un contrôle efficace nécessite une  surveillance en temps réel  par des  capteurs intégrés  combinée à une  simulation numérique , guidant ainsi la  conception optimisée de la structure.

c. La contradiction centrale entre  utilisation de l'espace  et  densité énergétique

・Répondre à la  gravité  et aux  forces de gonflement  nécessite des  structures de renforcement  (comme ajouter des  traverses, épaissir les  tôles ), mais cela occupe un espace précieux et ajoute du poids, entrant en conflit avec l'objectif principal d'améliorer la  densité énergétique volumique  et la  densité énergétique massique.

・La solution réside dans l' optimisation structurelle  et l'application de  matériaux efficaces, ce qui favorise la transition des  blocs batterie  vers une  conception mixte multi-matériaux.

d.  Chemins de transfert  des  charges de collision  et amélioration de la redondance de sécurité

・L' augmentation de la hauteur  du  bloc batterie  aggrave la  charge mécanique  lors d'un  impact latéral  ou d'un  impact par le bas; sa  structure surélevée  amplifie l' effet de levier, exigeant une plus grande  résistance des points de connexion  et une  rigidité propre  du  bloc batterie.

・Il est nécessaire d'utiliser des  matériaux anti-chocs  et une  conception intégrée  pour optimiser le  transfert de force  et l' absorption d'énergie, garantir la  sécurité des cellules  dans des  conditions extrêmes, et ainsi favoriser le développement de la technologie d' intégration batterie-carrosserie  ( CTC ), faisant du  bloc batterie  une partie importante de la  structure de la carrosserie.

2- Analyse comparative des principales solutions structurelles

Pour relever ces défis, l'industrie explore plusieurs solutions innovantes:

a. Plateau moulé sous pression en une pièce  ( One-piece Die-cast Tray )

・Avantages: Degré d'intégration  élevé, réduit le  nombre de pièces, améliore la  rigidité globale, l' homogénéité  et l' étanchéité. Le  procédé  permet des  formes géométriques complexes, facilitant l'intégration du  refroidissement, des  nervures de renfort  et des  points de montage. La  structure globale  aide à gérer les  contraintes complexes.

・Défis: La  fonderie sous pression intégrale  d'un  cadre multicouche  exige des  équipements, des  moules  et un  procédé  très exigeants, coûteux. La  réparation après collision  est difficile ou impossible. La  structure rigide globale  peut manquer de  flexibilité  pour gérer les  forces de gonflement différentielles   intercouches.

b. Modularité à cadre multi-niveaux  ( Multi-level Frame Modular )

・Avantages: Conception et fabrication  flexibles, facilitant la  production, la  maintenance  et le  remplacement. Convient naturellement à une  conception mixte multi-matériaux, permettant d'optimiser les  performances  et le  coût  par  niveau. S'inspire du concept de  stratifié quasi-isotrope  des  composites  pour optimiser la  réponse mécanique globale, disperser les  contraintes.

・Défis: Nombreux  composants  et  connecteurs, assemblage complexe, les  tolérances cumulées  affectent la  précision  et la  précontrainte. De nombreuses  interfaces de connexion  ( boulons, rivets ) sont des  points de défaillance potentiels  et augmentent le poids.

c.Structure sandwich hybride multi-matériaux  ( Hybrid Material Sandwich Structure )

・Avantages: Excellente  efficacité de légèreté  et  rigidité spécifique  très élevée ( panneaux haute résistance  +  âme légère  comme  mousse  /  nid d'abeille en aluminium ). Forte  résistance à la flexion, l' âme  offre une  isolation thermique  et des  propriétés d'absorption d'énergie, améliorant la  sécurité thermique  et la  sécurité en cas de collision. Correspond à la tendance de l' intégration multifonctionnelle.

・Défis: Procédé de fabrication  complexe, coût élevé. La  résistance de l'interface de liaison  et la  durabilité à long terme  entre les  panneaux  et l' âme  sont cruciales. L' âme  doit avoir une excellente  résistance au fluage en compression.

d.  Structure nid d'abeille biomimétique

・Avantages: En théorie, conception  biomimétique  idéale (imitant l' hexagone  des  alvéoles ) pour une  légèreté extrême, une  haute rigidité  et une  résistance à la compression. Offre un  support uniforme, forte  capacité d'absorption des chocs.

・Défis: Fabrication  extrêmement complexe et coûteuse, difficulté d' intégration  avec le  système de refroidissement  etc. Actuellement surtout au stade de la  recherche avancée, une  application commerciale à grande échelle  prendra encore du temps.

3- Directions clés pour les percées technologiques

Les percées clés futures pour résoudre les  problèmes de conception  de l' empilement multicouche  résident dans:

a.  Innovation en matériaux et procédés  pour l' équilibre légèreté-rigidité

・Matériaux: Optimisation continue des  CFRP, alliages d'aluminium,  alliages de magnésium; développement de nouveaux  polymères multifonctionnels  et  composites  combinant  faible fluage, haute isolation, bonne conduction thermique, usinabilité.

・Procédés: Développement des  techniques de liaison avancées  ( soudage par points par résistance, soudage laser, soudage par ultrasons ) pour réaliser une  liaison multi-matériaux  fiable et légère.

b.  Gestion adaptive  des  forces de gonflement

Passer d'une approche de  "résistance rigide"  à une approche de  "adaptation flexible", créant un  système à réponse dynamique  pour maintenir les  cellules  dans un  environnement de contrainte optimal  tout au long de leur  cycle de vie.

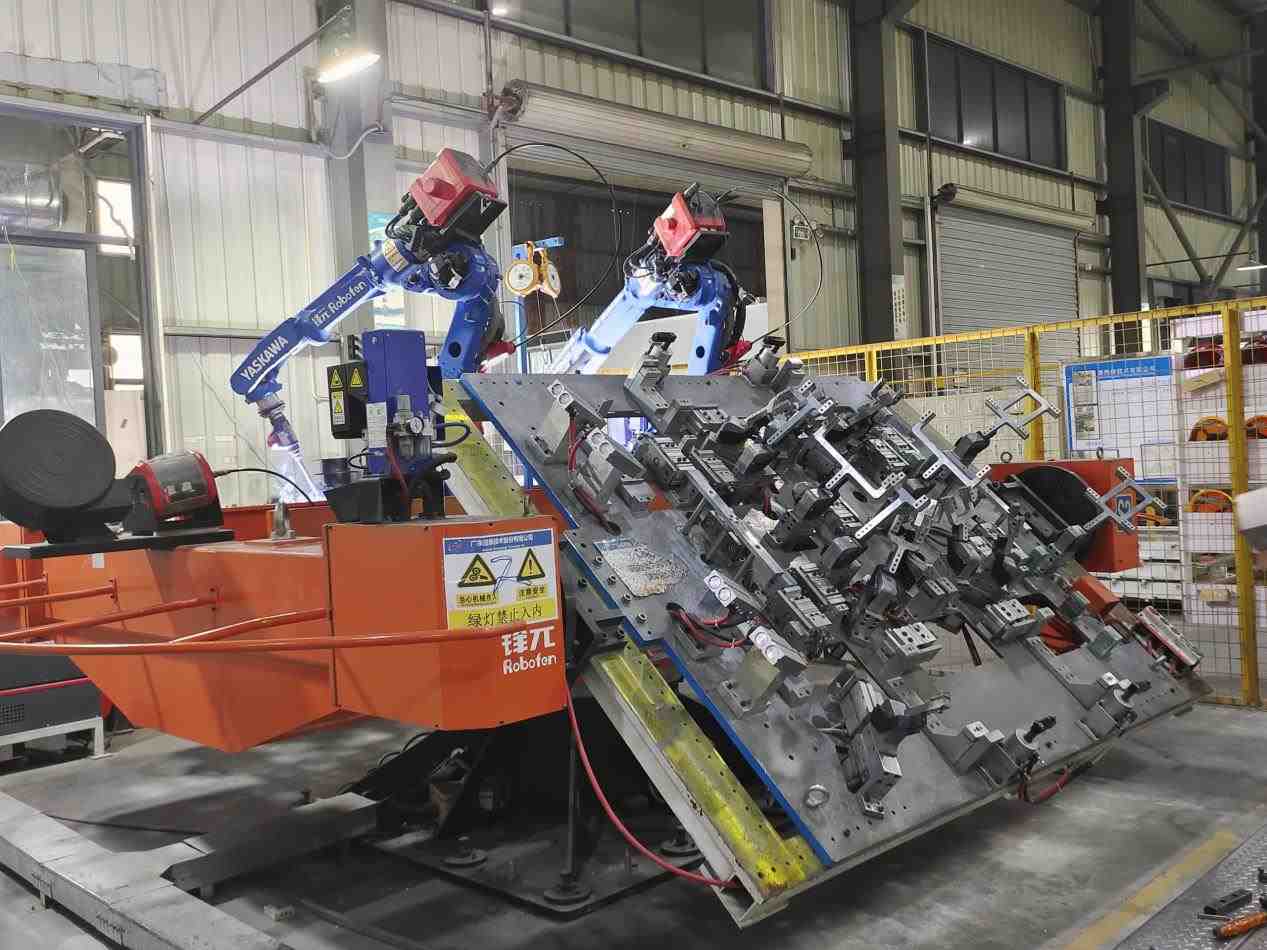

Figure 1 : Soudage laser robotisé d'un plateau de batterie

c.  Connexion intercouches  et  révolution de l'intégration

・Techniques de connexion: Évolution des  liaisons mécaniques  par  boulons  vers le  collage  par  adhésifs structuraux  et le  soudage avancé, pour une  distribution des contraintes  plus uniforme, une  bonne étanchéité  et une  résistance à la fatigue.

・Intégration ultime: Le  CTC  /  CTB  ( Cell-to-Chassis  /  Body ) est une direction importante pour l' intégration  future des  blocs batterie . En supprimant le  boîtier indépendant  et en intégrant directement les  cellules  ou  modules  dans le  châssis, l' empilement multicouche  devient lui-même un  élément de structure de la carrosserie  (comme une  traverse  ou le  plancher ), résolvant fondamentalement les  limitations d'espace  et maximisant la  fonction structurelle de la batterie . Atteindre cette technologie nécessite une  collaboration approfondie  entre les domaines de la  batterie, de la  structure, de la  gestion thermique  et de la  sécurité, c'est la  forme ultime  du concept  "la structure comme fonction".

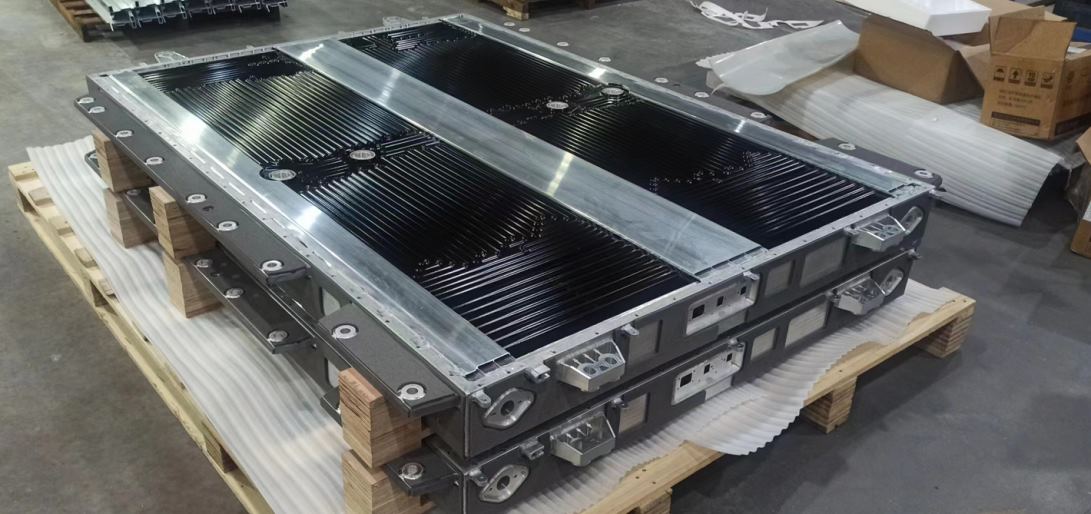

Figure 2 : Plateau de batterie d'un bloc de batteries de traction

L' empilement multicouche  est un choix inévitable pour améliorer la  densité énergétique  des  batteries, mais il apporte également d'énormes défis en termes de  structure, de  forces de gonflement  et de  sécurité . La solution réside dans l' innovation matérielle, l' optimisation structurelle biomimétique  et la  gestion intelligente  des  forces de gonflement. En fin de compte, le  bloc batterie   fusionnera profondément  avec la  carrosserie, devenant un  "châssis énergétique" intégré.
