• Produkttyp

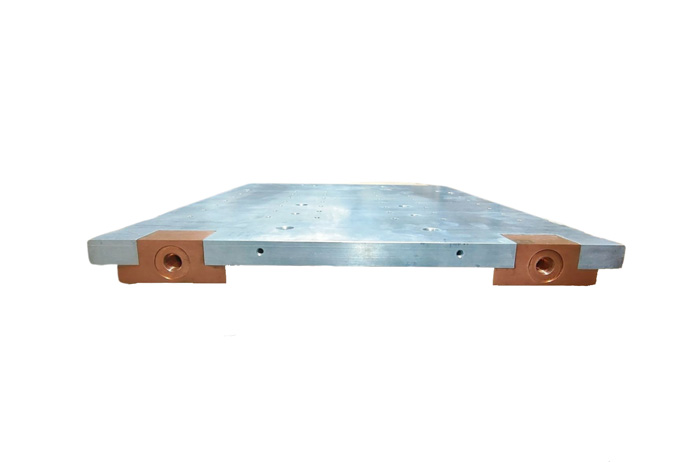

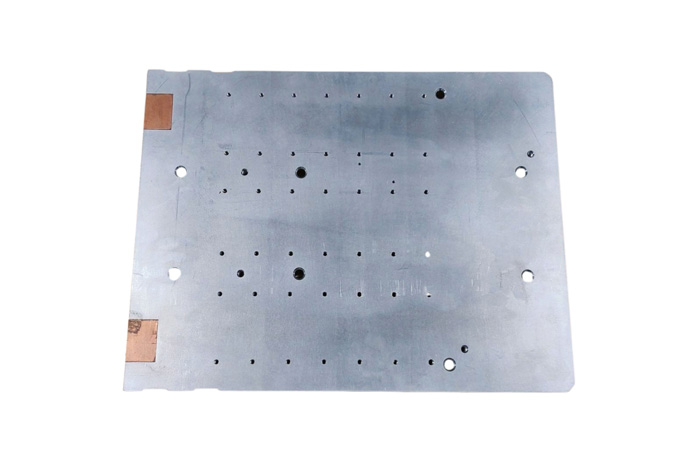

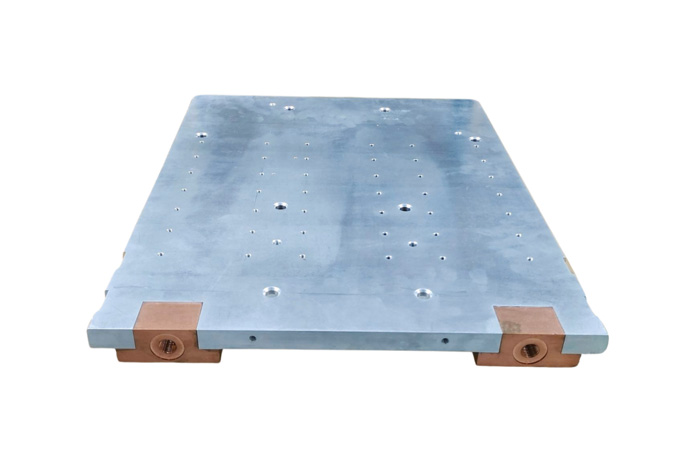

• Flüssigkühlkörper mit eingebettetem Kupferrohr

• Abmessungen

• Typische Gesamthöhe (Dicke): 15-25 mm

  Maßanfertigung (Länge: 50-1500 mm; Breite: 50-800 mm)

• Material

• Basismaterial: AL 6061-T6/AL6063-T5

  Kupferrohrmaterial: C1220 sauerstofffreies Kupferrohr

• Anschlusstyp

• Gewindeanschluss, Schnellkupplung, Schlauchtülle (optional)

• Montagebohrungen

• Entsprechend Kundenzeichnung

• Thermische Leistung

• Wärmewiderstand: 0.03 - 0.06 °C/W (@ 4 L/min, 25°C)

  Nennwärmeabgabe: i.d.R. 500-2000 W

  Oberflächentemperaturgleichmäßigkeit (ΔT): <2°C

• Arbeitsdurchflussbereich

• 2 - 10 L/min

• Druckverlust (ΔP)

• < 35 kPa (@ 4 L/min)

• Empfohlene Kühlflüssigkeit

• Deionisiertes Wasser, Ethylenglykol-Wasser-Lösung (<50%)

1. Wärmequellen-gesteuertes Design

Kern: Das gesamte Design beginnt mit einem präzisen Wärmequellen-Layout (Position, Abmessungen, Leistung).

Hinweis: Nur den Gesamtverlustleistung anzugeben, ist zu vermeiden, da sonst die Temperaturgleichmäßigkeit und Kanalauslegung nicht optimiert werden können.

2. Verfahrensauswahl nach Anwendung

Kern: Wählen Sie das Verfahren anwendungsspezifisch: Gefräste Ebene (höchste Leistung), Tiefeinbettrohr (hohe Druckfestigkeit), Doppelseitige Rohrklemmung (kostengünstig, beidseitige Kühlung).

Hinweis: Eine falsche Auswahl führt zu erheblich höheren Kosten oder Zuverlässigkeitsproblemen.

3. Ausgeglichene Kanalauslegung

Kern: Erreichen Sie einen Ausgleich zwischen Kanallänge (Wärmeübertragung), Druckverlust (Pumpenleistung) und Temperaturgleichmäßigkeit.

Hinweis: Längere Kanäle sind nicht unbedingt besser – sie erhöhen den Druckverlust stark. Bei Mehrfachkreisläufen muss die Durchflussverteilung berücksichtigt werden.

4. Schnittstelle und Integration als Priorität

Kern: Ebenheit der Montagefläche ≤ 0.1 mm und Rauheit Ra ≤ 1.6 µm sicherstellen.

Hinweis: Dies ist die Voraussetzung für einen niedrigen Kontaktwiderstand. Andernfalls ist die interne Leistung unwirksam. Der Wärmewiderstand muss unter Systembetriebsbedingungen validiert werden.
